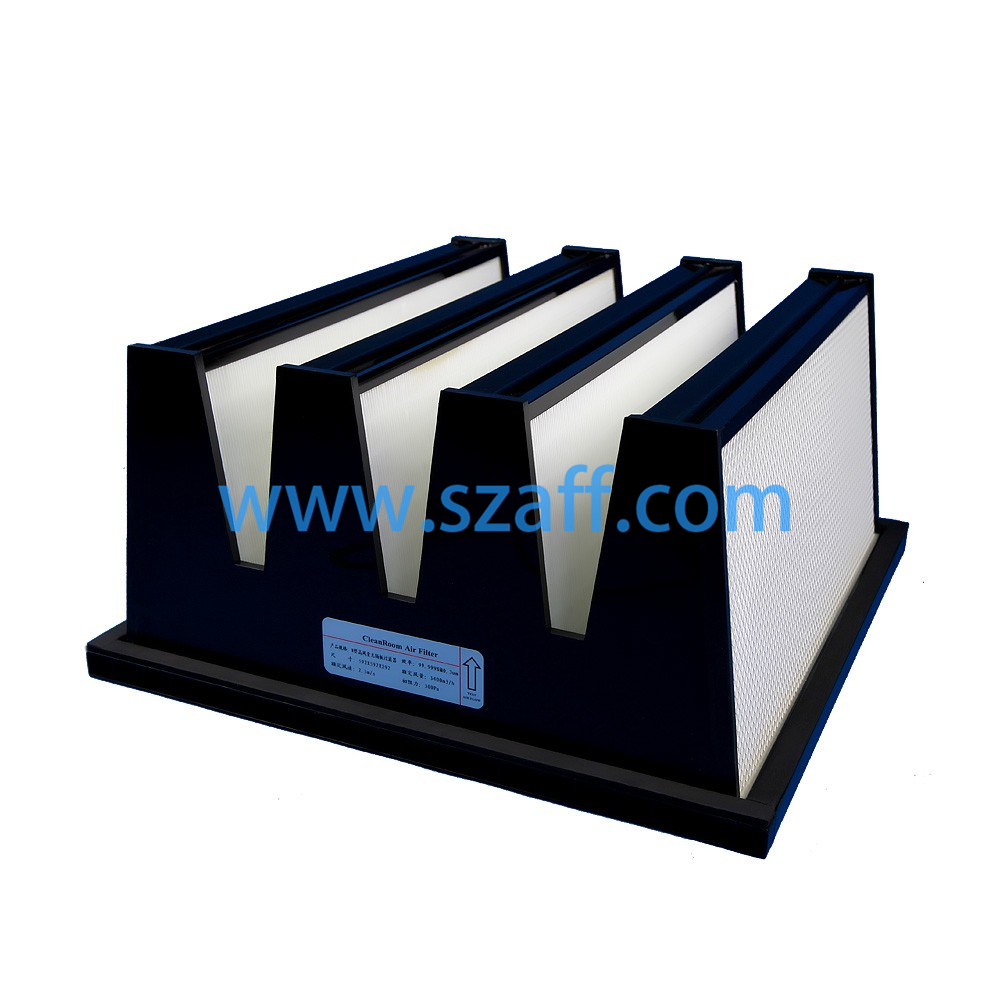

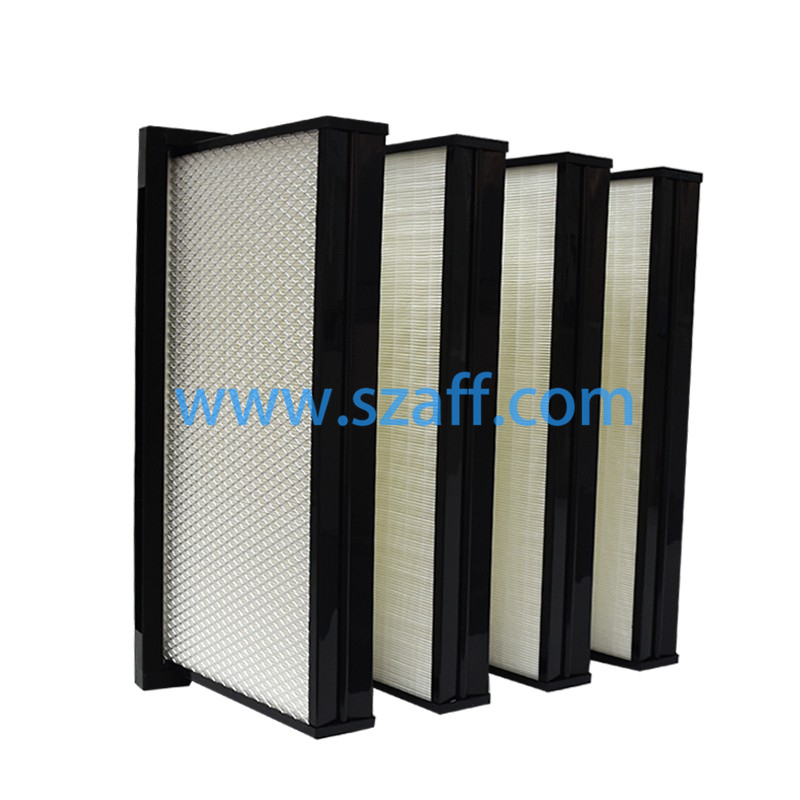

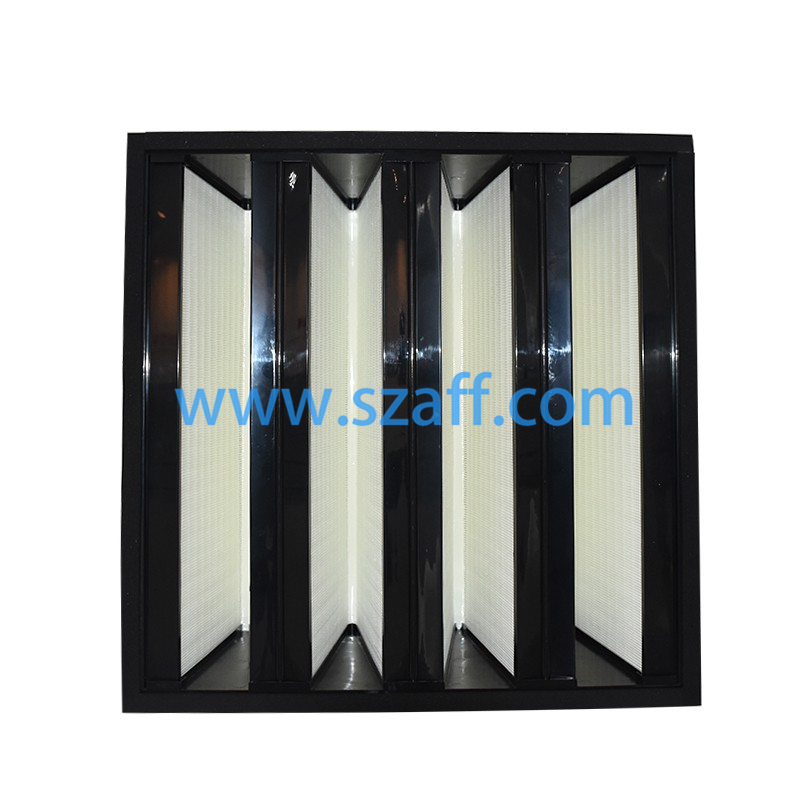

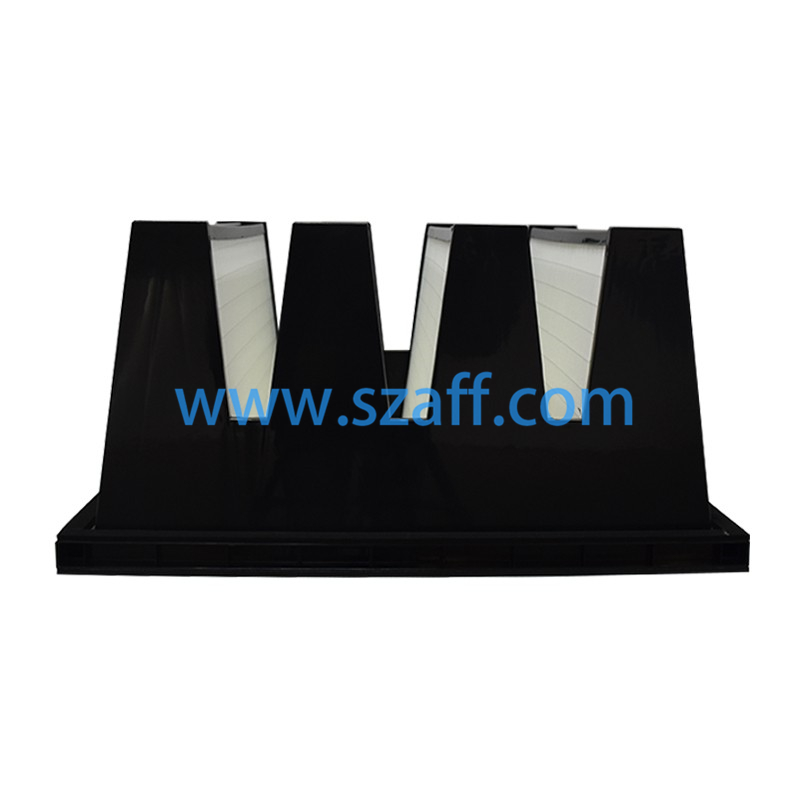

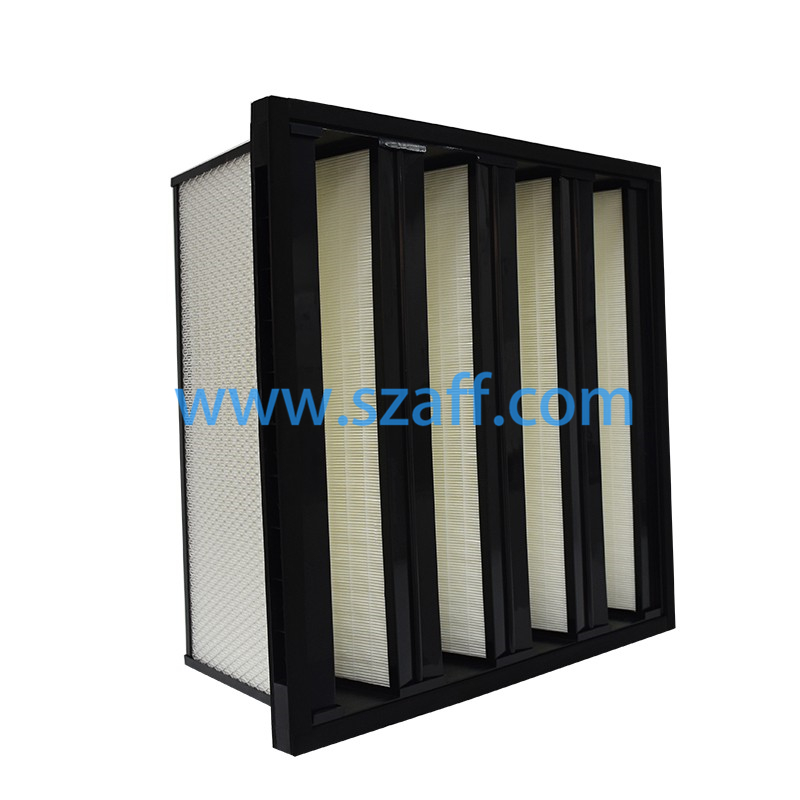

V-Bank Filter プラスチップ枠4Vフィルター 塑料外框4V过滤器 | ||||||||||
Number | Model | L | W | H | Area | Airflow.pressure drop | Efficiency | |||
序号 | 型号 | 长 | 宽 | 高 | 滤材面积 | 不同风量时.初阻力(m3/h.Pa) | 效率等级 | |||
mm | mm | mm | m2 | m3/h | Pa | m3/h | Pa | |||
1 | F6592592292 | 592 | 592 | 292 | 18.4 | 1700 | 40 | 3400 | 70 | F6 |
2 | F6592490292 | 592 | 490 | 292 | 15.2 | 1300 | 40 | 2700 | 70 | F6 |
3 | F6592287292 | 592 | 287 | 292 | 8.9 | 850 | 40 | 1700 | 70 | F6 |
4 | F7592592292 | 592 | 592 | 292 | 19.0 | 1700 | 50 | 3400 | 90 | F7 |
5 | F7592490292 | 592 | 490 | 292 | 15.0 | 1300 | 50 | 2700 | 90 | F7 |
6 | F7592287292 | 592 | 287 | 292 | 9.0 | 850 | 50 | 1700 | 90 | F7 |
7 | F8592592292 | 592 | 592 | 292 | 19.0 | 1700 | 60 | 3400 | 110 | F8 |
8 | F8592490292 | 592 | 490 | 292 | 15.0 | 1300 | 60 | 2700 | 110 | F8 |
9 | F8592287292 | 592 | 287 | 292 | 9.0 | 850 | 60 | 1700 | 110 | F8 |
10 | F9592592292 | 592 | 592 | 292 | 19.0 | 1700 | 80 | 3400 | 140 | F9 |
11 | F9592490292 | 592 | 490 | 292 | 15.0 | 1300 | 80 | 2700 | 140 | F9 |
12 | F9592287292 | 592 | 287 | 292 | 9.0 | 850 | 80 | 1700 | 140 | F9 |
13 | H10592592292 | 592 | 592 | 292 | 19.0 | 1700 | 150 | 3400 | 230 | H10 |
14 | H10592490292 | 592 | 490 | 292 | 15.0 | 1300 | 150 | 2700 | 230 | H10 |
15 | H10592287292 | 592 | 287 | 292 | 9.0 | 850 | 150 | 1700 | 230 | H10 |
16 | H11592592292 | 592 | 592 | 292 | 19.0 | 1700 | 170 | 3400 | 250 | H11 |
17 | H11592490292 | 592 | 490 | 292 | 15.0 | 1300 | 170 | 2700 | 250 | H11 |
18 | H11592287292 | 592 | 287 | 292 | 9.0 | 850 | 170 | 1700 | 250 | H11 |
16 | H13592592292 | 592 | 592 | 292 | 19.0 | 1700 | 190 | 3400 | 280 | H13 |
17 | H13592490292 | 592 | 490 | 292 | 15.0 | 1300 | 190 | 2700 | 280 | H13 |
18 | H13592287292 | 592 | 287 | 292 | 9.0 | 850 | 190 | 1700 | 280 | H13 |
16 | H14592592292 | 592 | 592 | 292 | 19.0 | 1700 | 210 | 3400 | 310 | H14 |
17 | H14592490292 | 592 | 490 | 292 | 15.0 | 1300 | 210 | 2700 | 310 | H14 |
18 | H14592287292 | 592 | 287 | 292 | 9.0 | 850 | 210 | 1700 | 310 | H14 |
枠が亜鉛鉄板フランジ付(片側),仕様同上。如果采用单法兰镀锌铁框制作V型过滤器,参数同上。
5V(特注)の場合,風量が上記と同じ場合に静圧15%減,滤纸面積25%増。
如果采用5V过滤器(属非标产品),风量同上述表格内的风量时,阻力下降约15%,滤纸面积约增加25%。

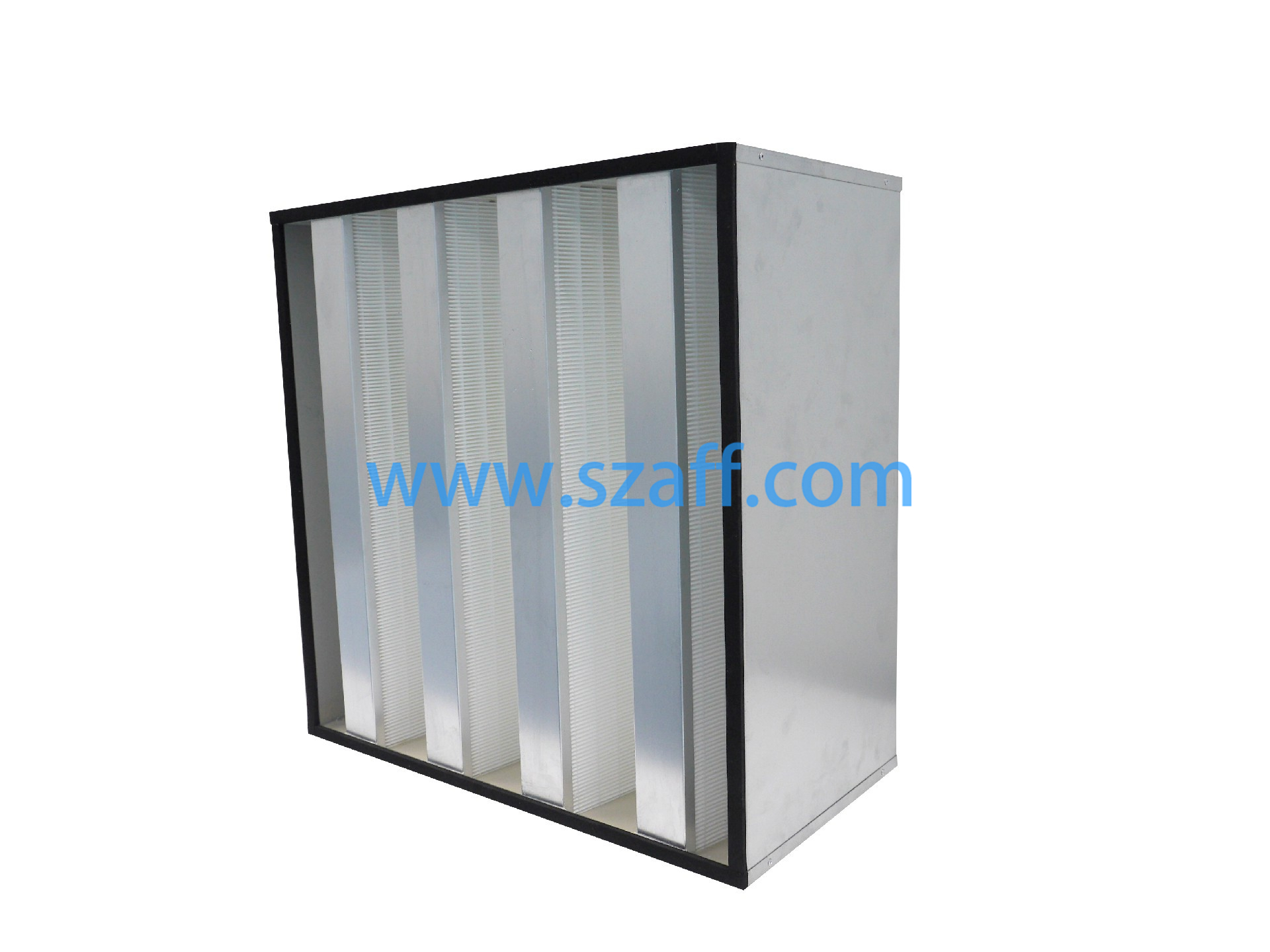

箱式亜鉛鉄板枠の場合,風量が上記と同じ場合に静圧10%減,滤纸面積10%増.
如果采用箱式镀锌铁框制作V型过滤器,风量同上述表格内的风量时,阻力下降约10%,滤纸面积约增加10%。
性能说明
外框:聚丙烯或镀锌钢板
滤料分隔:热熔胶
密封胶:聚氨酯
连续运行温度 ≤70℃
耐湿性 ≤100%RH
阻力与风量近似呈线性关系。阻力最大偏差范围:±15%
过滤效率F6(EN779): 60-65%ASHRAE52/76
F7(EN779): 90%ASHRAE52/76
F8(EN779): 95%ASHRAE52/76
F9(EN779): 98%ASHRAE52/76
H10(EN 1822)≥85atMPPS
H11(EN 1822)≥95atMPPS
H13(EN 1822)≥99.95atMPPS
H14(EN 1822)≥99.995atMPPS
出厂前可逐台效率检测,符合现行国家规范
MPPS=最易穿透粒径
建议最大终阻力 ≤600Pa
主要应用:
主要用于洁净系统空调箱内部,不适宜安装在末端送风口
